尼龍PA

尼龍簡介

聚酰胺纖維俗稱尼龍（Nylon），英文名稱Polyamide（簡稱PA），是分子主鏈上含有重復(fù)酰胺基團—[NHCO]—的熱塑性樹脂總稱。包括脂肪族PA，脂肪—芳香族PA和芳香族PA。其中，脂肪族PA品種多，產(chǎn)量大，應(yīng)用廣泛，其命名由合成單體具體的碳原子數(shù)而定。是美國著名化學(xué)家卡羅瑟斯和他的科研小組發(fā)明的。尼龍,是聚酰胺纖維（錦綸）是一種說法. 可制成長纖或短纖。

結(jié)構(gòu)

尼龍6為聚己內(nèi)酰胺，而尼龍66為聚己二胺己二酸。尼龍66比尼龍6要硬12%，而理論上說，硬度越高，纖維的脆性越大，從而越容易斷裂。但在地毯使用中這點微小的差別是無法分別的

熔點及彈性

尼龍6的熔點為220C而尼龍66的熔點為260C。但對地毯的使用溫度條件而言，這并不是一個差別。而較低的熔點使得尼龍6與尼龍66相比具有更好的回彈性，抗疲勞性及熱穩(wěn)定性。

色牢度

色牢度并不是尼龍的一個特性，是尼龍中的染料而不是尼龍本身在光照下褪色。

尼龍的屬性

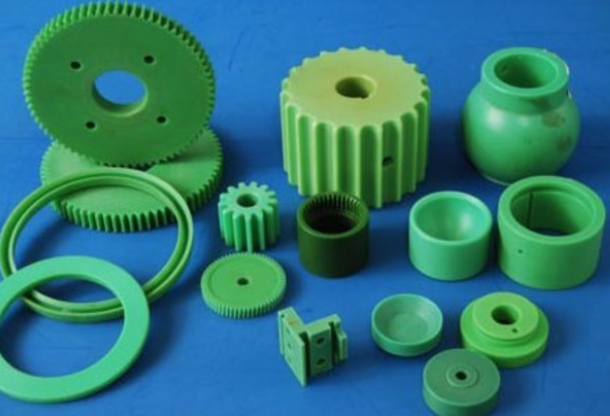

由于尼龍具有很多的特性，因此，在汽車、電氣設(shè)備、機械部構(gòu)、交通器材、紡織、造紙機械等方面得到廣泛應(yīng)用。

隨著汽車的小型化、電子電氣設(shè)備的高性能化、機械設(shè)備輕量化的進(jìn)程加快，對尼龍的需求將更高更大。特別是尼龍作為結(jié)構(gòu)性材料，對其強度、耐熱性、耐寒性等方面提出了很高的要求。尼龍的固有缺點也是限制其應(yīng)用的重要因素，特別是對于PA6、PA66兩大品種來說，與PA46、PAl2等品種比具有很強的價格優(yōu)勢，雖某些性能不能滿足相關(guān)行業(yè)發(fā)展的要求。因此，必須針對某一應(yīng)用領(lǐng)域，通過改性，提高其某些性能，來擴大其應(yīng)用領(lǐng)域。 由于PA強極性的特點，吸濕性強，尺寸穩(wěn)定性差，但可以通過改性來改善。加入玻纖后，其抗拉抗壓強度可提高2倍左右，耐溫能力也相應(yīng)提高，PA本身的耐磨能力非常高，所以可在無潤滑下不停操作，如想得到特別的潤滑效果，可在PA中加入硫化物。

玻璃纖維增強PA

在PA 加入30% 的玻璃纖維，PA 的力學(xué)性能、尺寸穩(wěn)定性、耐熱性、耐老化性能有明顯提高，耐疲勞強度是未增強的2.5 倍。玻璃纖維增強PA 的成型工藝與未增強時大致相同，但因流動較增強前差，所以注射壓力和注射速度要適當(dāng)提高，機筒溫度提高10-40℃。由于玻纖在注塑過程中會沿流動方向取向，引起力學(xué)性能和收縮率在取向方向上增強，導(dǎo)致制品變形翹曲，因此，模具設(shè)計時，澆口的位置、形狀要合理，工藝上可以提高模具的溫度，制品取出后放入熱水中讓其緩慢冷卻。另外，加入玻纖的比例越大，其對注塑機的塑化元件的磨損越大，最好是采用雙金屬螺桿 、機筒。

阻燃PA

由于在PA中加入了阻燃劑，大部分阻燃劑在高溫下易分解，釋放出酸性物質(zhì)，對金屬具有腐蝕作用，因此，塑化元件（螺桿、過膠頭、過膠圈、過膠墊圈、法蘭等）需鍍硬鉻處理。工藝方面，盡量控制機筒溫度不能過高，注射速度不能太快，以避免因膠料溫度過高而分解引起制品變色和力學(xué)性能下降。

透明PA

具有良好的拉伸強度、耐沖擊強度、剛性、耐磨性、耐化學(xué)性、表面硬度等性能，透光率高，與光學(xué)玻璃相近，加工溫度為300--315 ℃，成型加工時，需嚴(yán)格控制機筒溫度，熔體溫度太高會因降解而導(dǎo)致制品變色，溫度太低會因塑化不良而影響制品的透明度。模具溫度盡量取低些，模具溫度高會因結(jié)晶而使制品的透明度降低。

耐候PA

在PA中加入了碳黑等吸收紫外線的助劑，這些對PA的自潤滑性和對金屬的磨損大大增強，成型加工時會影響下料和磨損機件。因此，需要采用進(jìn)料能力強及耐磨性高的螺桿、機筒、過膠頭、過膠圈、過膠墊圈組合。聚酰胺 分子鏈上的重復(fù)結(jié)構(gòu)單無是酰胺基的一類聚合物。
